彩虹EDM系统SolidWorks属性映射教程

彩虹EDM系统SolidWorks属性映射教程

一、概念与术语

文档属性：系统内描述一个文档的相关属性;

零部件属性：系统内描述一个零部件的相关属性;

属性映射：属性映射是指将图纸中的某些属性与彩虹系统中的某些属性建立关联，在导入图纸的时候能够把图纸中的这些属性一一对应地导入到系统中的相应属性中，即是把图纸中的属性映射到系统中。建立数据映射之后，系统中的属性可以与图纸中的属性同步更新。

二、应用目的

此应用的目的是为了能通过Solidworks的装配图纸提取相关属性做好的“文档属性定义”设置。

三、事前设置

因为系统按软件类型提取图纸属性，所以需要统一装配、零件图纸的属性参数。

四、操作步骤

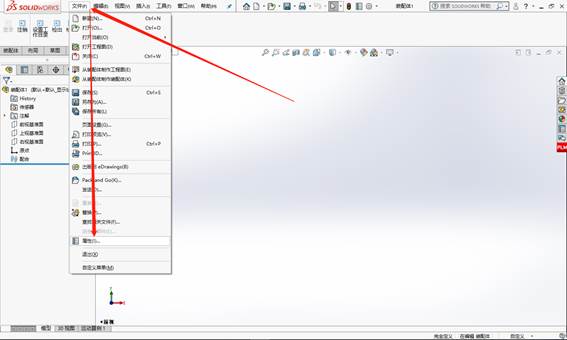

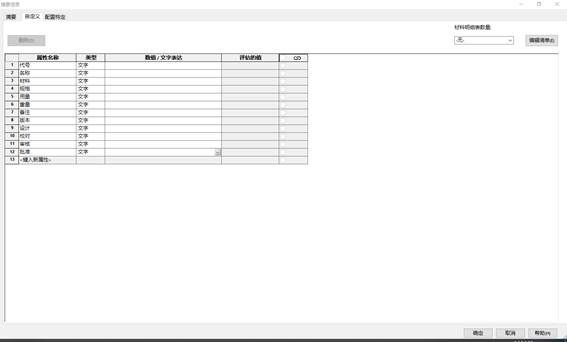

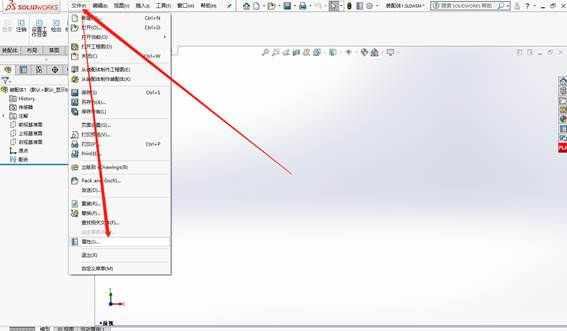

1.定义装配图纸的属性参数

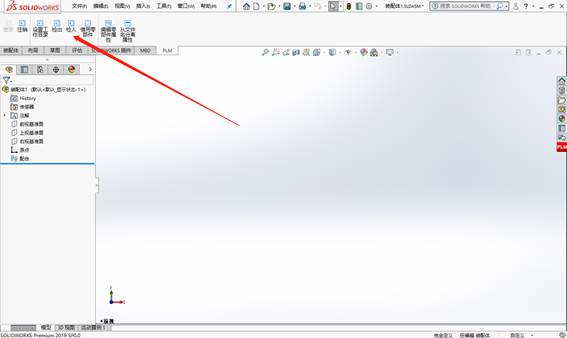

属性参数设置完成后保存图纸退出SolidWorks

2.定义常规属性标签

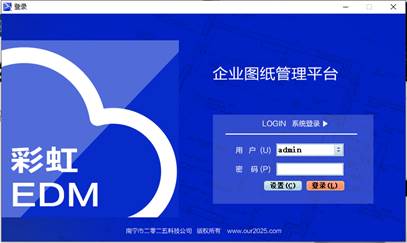

登录admin账号

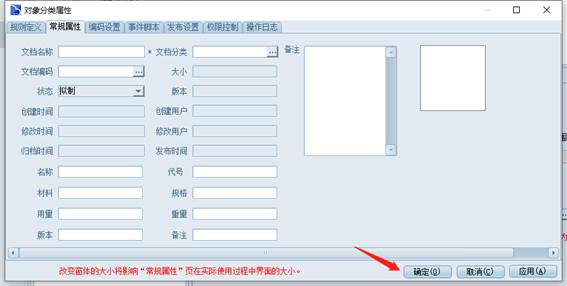

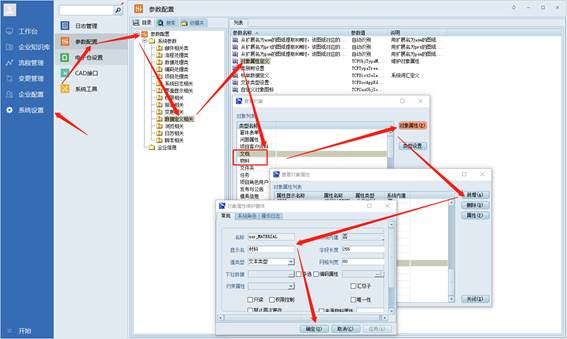

在对象分类菜单内设置设置SolidWorks装配文档属性

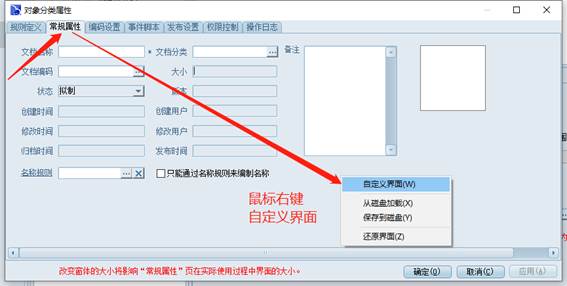

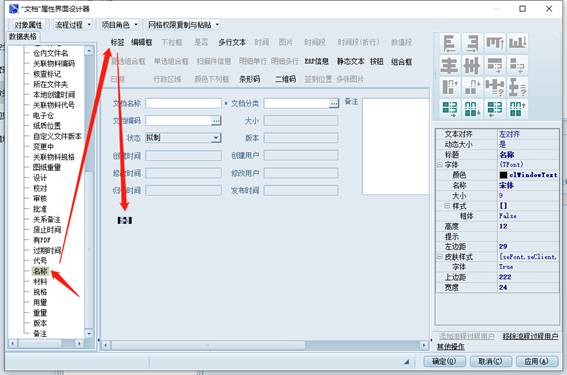

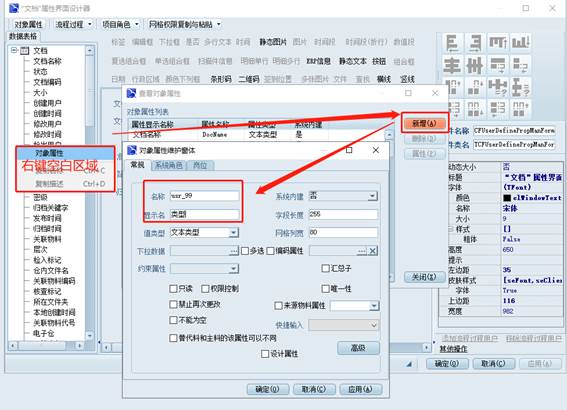

没有对应的标签情况下可以通过自定义添加

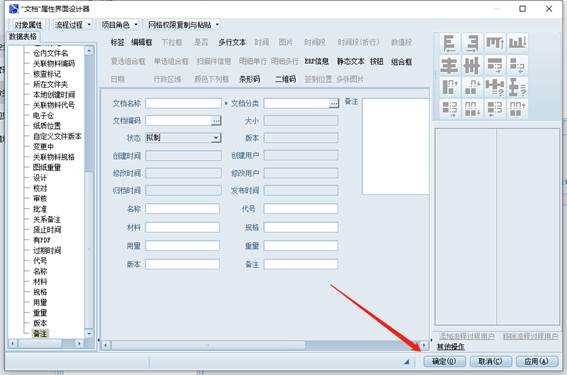

按照相同方法把所有标签添加好

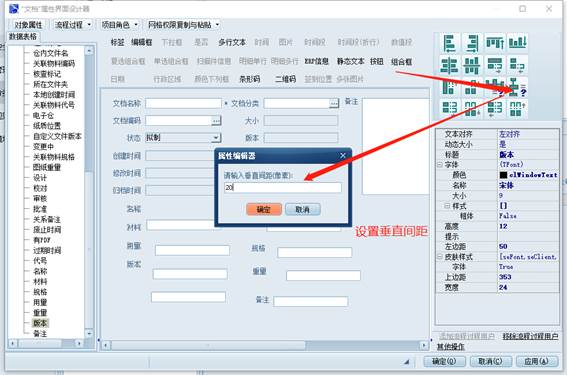

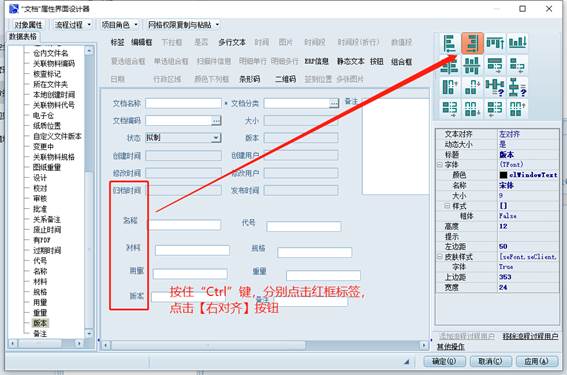

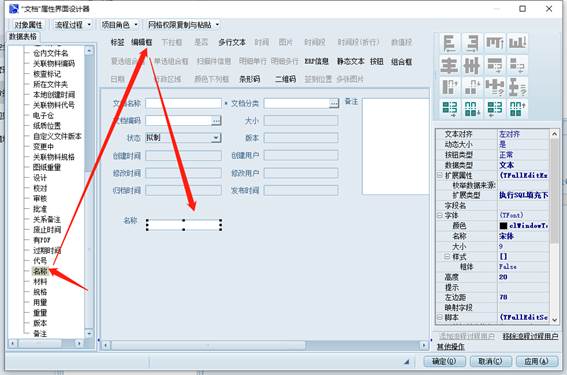

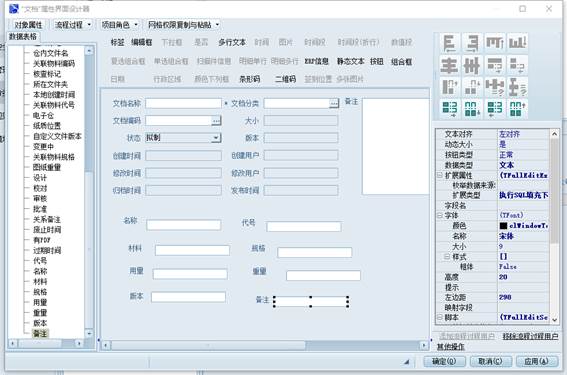

按照相同方法把所有标签编排好

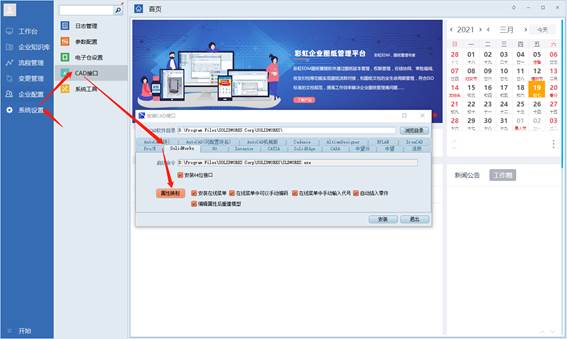

3.设置属性映射

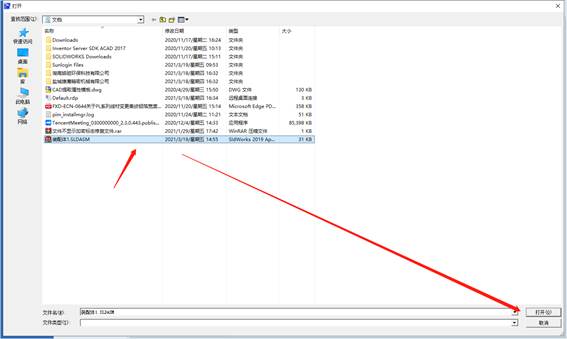

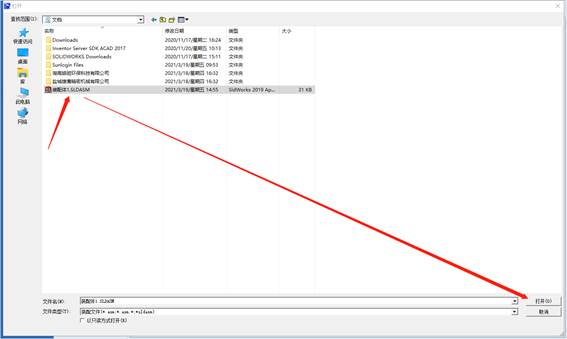

选择提取定义好属性的模板文件

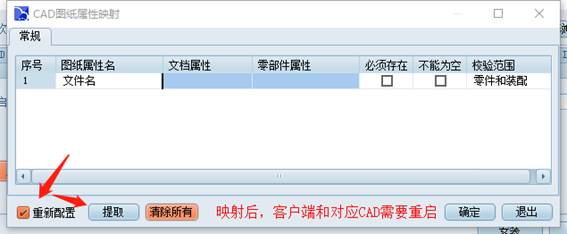

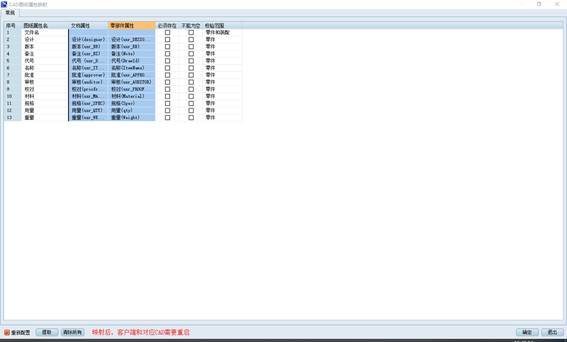

系统将检测该图纸中的属性，并显示出，在此窗体内选择每个图纸属性对应的“文档属性”和“零部件属性”：

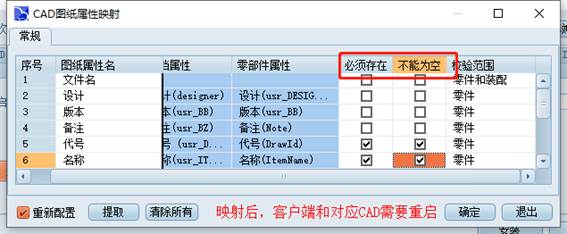

“必须存在”是指该必须具有该属性；“不能为空”是指该属性必须具有值；这两个选项勾选之后，系统将会对检入的图纸做出判断，如果不满足属性要求，将禁止检入，并给出提示

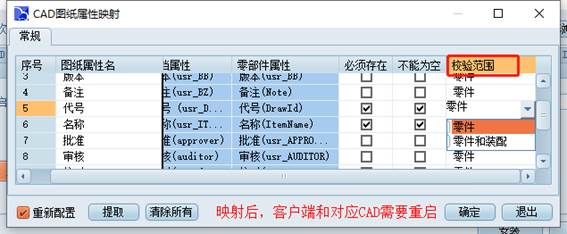

“检验范围”是指“必须存在”与“不能为空”这两个要求的检验范围，可以选择检验零件还是零件和装配：

设置完成之后点击【确定】，重启彩虹客户端和SolidWorks，便完成了属性的映射。这样在Solidworks中输入每个零部件的参数，这些参数就能够检入到系统中，修改这些参数，通过【检入】命令，也会使系统中的参数同步修改。如果系统默认的“文档属性”和“零部件属性”不足以满足企业需求，用户可以自定义属性。

五、查看映射情况

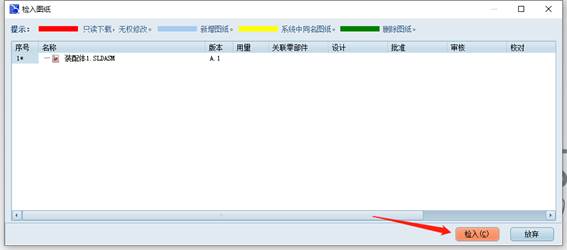

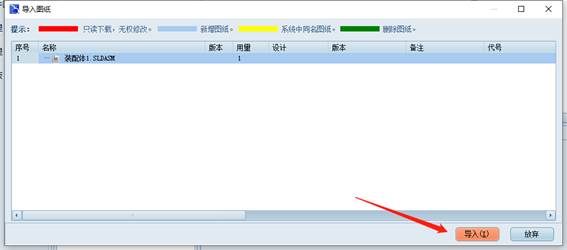

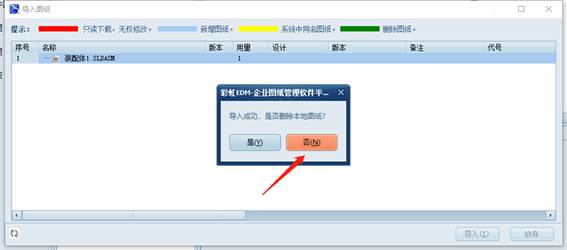

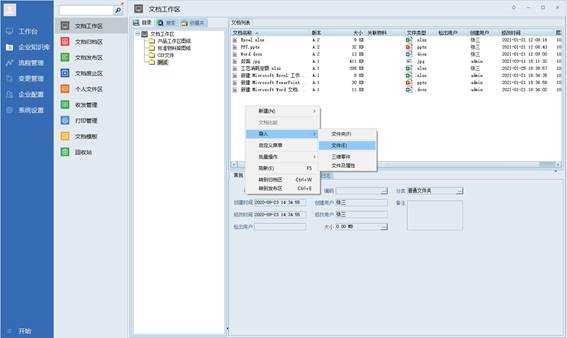

重新登录客户端，在工作区导入装配图纸

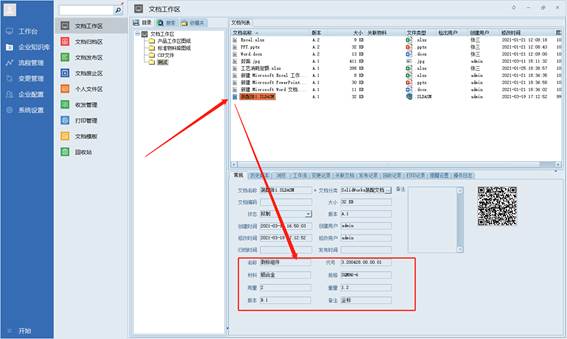

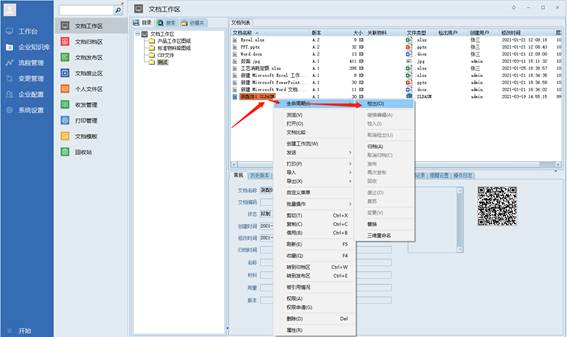

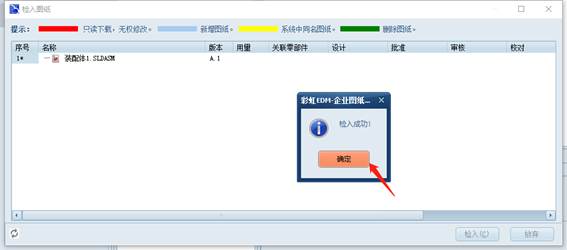

检出装配文档填写属性信息
